1前言

硅钢是含硅为1.0～4.5%，含碳量小于0.08%的硅合金钢，是电力、电讯和仪表工业中不可缺少的重要磁性材料，主要用于各种电机、发电机和变压器的铁芯。硅钢中的杂质元素在冶炼过程中易形成氮化物、碳化物等夹杂颗粒，不仅会抑制硅钢中晶粒长大，使硅钢片磁化困难，铁损增大，还会使钢材脱碳困难，严重损害产品性能，因此需对硅钢的纯度进行有效的检测。我们采用微波消解作为前处理的方法，该方法具有快速、简便、节省试剂、消解完全等特点，测定结果的精密度和准确度良好，有利于对硅钢中元素的检测。

2仪器与试剂

2.1仪器

新仪JUPITER微波消解仪，赶酸器，分析天平(十万分之一)等

2.2试剂

硝酸(68%)，盐酸(37%)，氢氟酸(40%)

3实验方法

3.1样品状态

银色金属

3.2酸体系探究

硅钢主要成分为含锰的合金钢，使用对金属溶解能力强的王水以及溶解硅元素的氢氟酸进行消解。

3.3实验过程

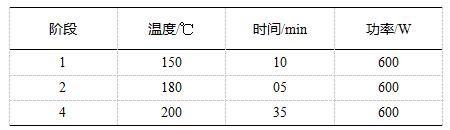

使用硝酸、盐酸和氢氟酸作为实验的消解试剂，称取硅钢样品0.1g（精确至0.1mg）于消解罐中，加入4.5mL盐酸、1.5mL硝酸、2mL氢氟酸，静置5min左右，组装消解罐，按照如下设置参数进行实验：

实验结束后，待冷却至60℃以下，将罐架转移至通风橱，缓慢打开罐盖，150℃赶酸至剩余液体约1mL，加水定容至容量瓶，消解液澄清透明，样品可完全消解。

3.4取样量

在上述试验条件下，硅钢样品取样量为0.1g时的实验最高压力达到1.8MPa左右，建议实验取样量控制在0.1g左右。

4结果

使用硝酸、盐酸和氢氟酸对硅钢样品进行消解实验，最高实验温度200℃，保温30min，取样量为0.1g时实验最高压力为1.8MPa，硅钢样品可完全消解。
